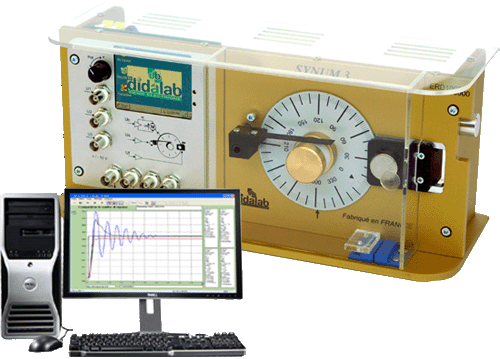

Etude et perfectionnement des asservissements analogiques et numériques de vitesse et position

Quantité : caddie Ajouter au devis


Référence : ERD 100 000

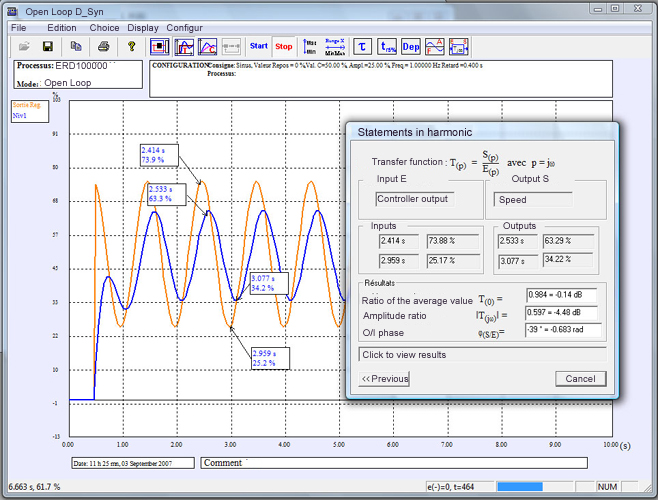

Etude et perfectionnement des asservissements analogiques et numériques de vitesse et position 2/4


Fonctionnalités :



Choix de la structure : en boucle ouverte, en boucle fermée en vitesse, en position.
Choix du type d'excitation : échelon constant, rampe, trapèze, sinusoïde, suivi de consigne interne (potentiomètre) ou externe.
Choix de l'interface de puissance alimentant le moteur : Commande en tension ou en courant.
Choix du correcteur : P/PD/PI/PID ; TOR ; Numérique; cascade; retour d'état;
Choix de la charge mécanique entraînée réglable :
• Frottement fluide par courant de Foucault, (commande électrique avec retard programmable)
• Frottement sec par patin sur le moyeu, (commande électrique avec retard programmable)
• Inertie par disque gradué et masse additionnelle.

En option :
ERD100800, D_Scil : Module de prototypage rapide sous Scilab/XCOS, création de correcteurs temps réels (retour d'état, modèle interne, RST...), implémentation dans l'environnement de pilotage et acquisition des courbes de réponse.

Une version d'évaluation gratuite téléchargerD_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l'Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.

Pour accéder à la page de spécifications d'un laboratoire d'automatique niveau III à IV ou V à VII CITE 2011 ou , lien " Cliquez ici "



Produits associés ou complémentaires ...


Vidéo Démo ...


fichier Télécharger la documentation complète (Haute définition).

fichier Spécifications

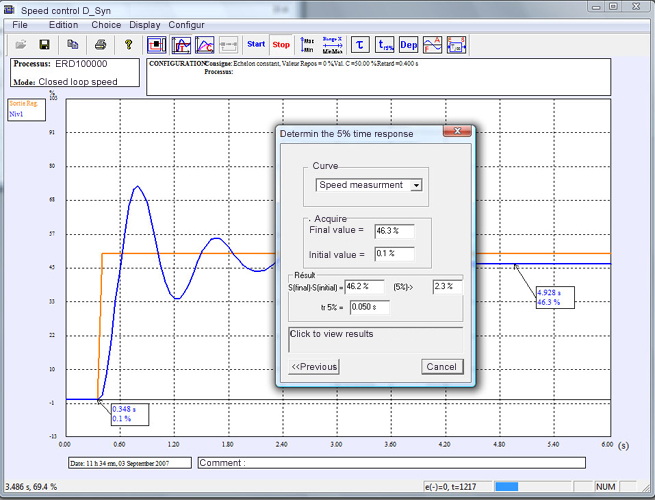

Etude et perfectionnement des asservissements analogiques et numériques de vitesse et position 3/4

Etude et perfectionnement des asservissements analogiques et numériques de vitesse et position 4/4
