Axe machine outils industriel asservi en vitesse et position par correcteur linéaire, non linéaire, échantillonné

Quantité : caddie Ajouter au devis


Référence : ERD 150 000



Axe machine outils industriel asservi en vitesse et position par correcteur linéaire, non linéaire, échantillonné 2/4

Caractéristiques mécaniques :



L'AxNum est un système industriel didactisé à poser sur table. Il est constitué d'un châssis aluminium dans lequel est installé un rail rectifié sur lequel un chariot à billes est entraîné par un motoréducteur/codeur et pignon crémaillère.
Un carte électronique assure le pilotage et l'acquisition des grandeurs physiques (tensions, courants, vitesse, position...).

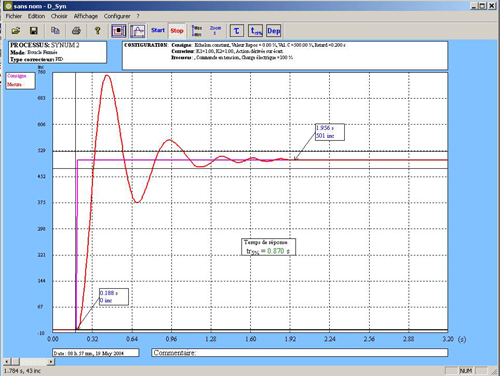

Fonctions du logiciel de pilotage :



Choix de la structure : en boucle ouverte, en boucle fermée en vitesse, en position.
Choix du type d'excitation : échelon constant, rampe, trapèze, sinusoïde.
Choix de l'interface de puissance alimentant le moteur : Commande en tension ou en courant.
Choix du correcteur : P/PD/PI/PID ; TOR ; Numérique; cascade; retour d'état;

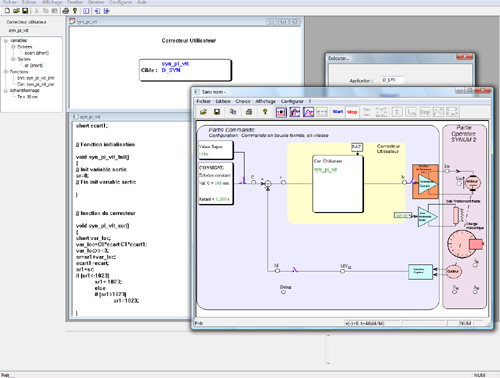

(en option), écriture de nouveaux correcteurs par programmes en C, ex : RST, correcteur en Z...
Choix de position du système (vertical ou horizontal), permet la mise en évidence d'un asservissement sur une charge pesante,

En option :
ERD150800, D_Scil : Module de prototypage rapide sous Scilab/XCOS, création de correcteurs temps réels (retour d'état, modèle interne, RST...), implémentation dans l'environnement de pilotage et acquisition des courbes de réponse.

Une version d'évaluation gratuite téléchargementD_CCA_Eval de notre logiciel D_CCA (Contrôle Commande dans le domaine de l'Automatique) est téléchargeable sur notre site. Celle-ci permet au lecteur de découvrir tout le potentiel pédagogique de D_CCA.

Pour accéder à la page de spécifications d'un laboratoire d'automatique niveau III à IV ou V à VII CITE 2011 ou , lien " Cliquez ici "



Produits associés ou complémentaires ...


Vidéo Démo ...


fichier Télécharger la documentation complète (Haute définition).

fichier Spécifications


Axe machine outils industriel asservi en vitesse et position par correcteur linéaire, non linéaire, échantillonné 3/4

Axe machine outils industriel asservi en vitesse et position par correcteur linéaire, non linéaire, échantillonné 4/4
