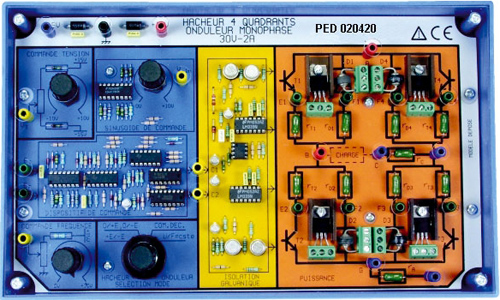

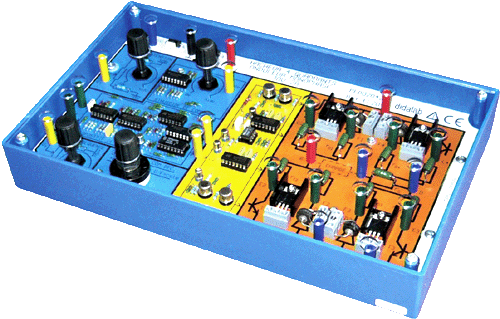

Hacheur 4 quadrants – onduleur monophasé 30 V/2A
PED020420
Module hacheur 4 quadrants et onduleur monophasé 30 V / 2A.
Des shunts placés dans les branches permettent la visualisation des courants.
Fonctionne en très basse tension.
Fonctionnalités & Caractéristiques techniques :
Fonctionnement en hacheur quatre quadrants :
- Tension d’alimentation nominale : 30 V
- Intensité nominale de sortie: 2 A
- Fréquence maxi. de hachage : 2 kHz
- Commande linéaire du rapport cyclique par une tension continue variant de -10V à +10V
Montages étudiés
- Hacheur +E/-E
- Hacheur 0/+E ou 0/-E
- Hacheur +E/0/-E
Fonctionnement en onduleur :
- Fréquence maxi. de modulation : 2 kHz
- Intensité nominale : 2A crête : 1.5A eff
- Fréquence maximale : 100 Hz.
Montages étudiés :
- onduleur autonome à commande décalée,
- onduleur autonome à modulation de largeur d’impulsions,
- onduleur autonome commande U/f constant,
- onduleur autonome modulation de largeur d’impulsions (MLI),
- La tension sinusoïdale est générée en interne, aucun appareil externe n’est donc nécessaire
Documents disponibles
Produits associés et complémentaires
Manuels d’utilisation du module hacheur onduleur monophasé PED 020 420, avec exemples de montages et valeurs de réglage pour une bonne utilisation du module.
EMD030340
Alimentation Très Basse Tension, +/-15V 500 mA, 0/30V 2,5 A réversible.
Spécialement étudiée et adaptée aux modules de travaux pratiques d’électronique de puissance.
Elle est indispensable en particulier avec le hacheur réversible 4 quadrants PED020420.
EPD037820
Banc de charge machine Courant Alternatif 30 W.
Ce module est spécialement adapté aux travaux Pratiques d’électronique de puissance (onduleur autonome) prévu avec le module hacheur onduleur PED020420.
EPD037580
Banc de charge machines Courant Continu 30 W.
Il est constitué de deux machines tournantes accouplées par joint de Oldham.
Ce banc est spécialement adapté aux TP d’électronique de puissance de la gamme 30 W.
Bilan énergie, caractérisation d’un moteur électrique « énergie électrique,énergie mécanique, rendement »
PED020300
Module correcteur PID.
Permet de réaliser des Travaux Pratiques de régulation de vitesse avec les modules de la famille 30W et 120W.
Chaque terme P, I., D. est réglable individuellement.
PMM064730
Rhéostat de charge 640 W, 165 Ohms, 2 A.
Adapté aux Travaux Pratiques d’électronique de puissance.
EPD037340
Charge selfique 5A à 5 sorties de 1 à 8 mH.
Ce module est spécialement adapté aux Travaux Pratiques d’électronique de puissance 30 et 120 W.
EPD037620
Module de mesure de vitesse, position, tension, courant.
Il s’implante sur les bancs de charge moteurs CC EPD037580.
Une sortie analogique +/10 Vdc sur douille 4mm paramétrable en mode vitesse ou position du groupe machines double puits,
permet de réaliser des TPs d’initiation à la régulation.
Bilan énergie, caractérisation d’un moteur électrique « énergie électrique,énergie mécanique, rendement »
