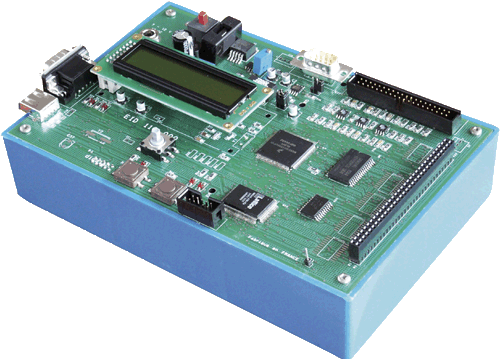

Carte d’étude du microprocesseur microcontroleur 68HC12

Caractéristiques techniques :

Matériel :

•  Architecture d’un micro-système 8/16 bits à base d’un microprocesseur, microcontrôleur 68HC12 (totalement compatible 68HC11) cadencé à 25 MHz,
• Mémoire 256 KOctets de flash EEPROM , EEPROM 4 KOctets,  RAM 8 bits 12+ 128 KOctets,
• Ports série : USB, RS232, SPI, I2C, CAN,
• Afficheur LCD 16 caractères ASCII,  Clavier/joystick 5 touches,
• Bus PC104 donnant accès à un très grand nombre de cartes d’entrées sorties disponibles,
• Port parallèle 24 bits, 6 E et 4 S Analogiques sur HE10 40 pts, port SPI et I2C.

Logiciel :

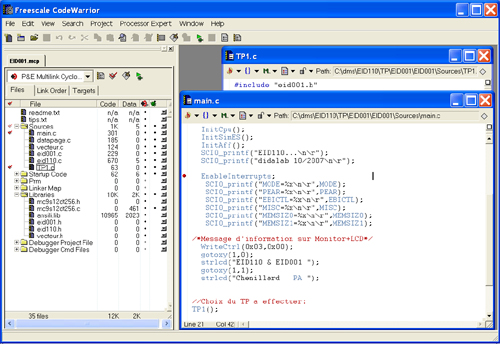

Une sonde Jtag permet de placer l’étudiant en vraie situation de développement en milieu industriel, il utilise le CodeWarrior (marque déposée développée par Freescale) qui offre les possibilités suivantes;

•  éditeur sur PC,
• Cross assembleur,
• Cross compilateur,

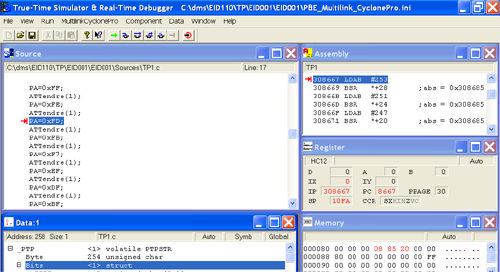

• Moniteur debugger : points d’arrêts en dur, sur condition, pas à pas en C, en assembleur, visualisation des registres, d’une zone mémoire.

Simulateur d’entrées sorties EID001000 :
Afin de mettre en évidence les entrées sorties d’un micro système et de faciliter les premiers pas en étude et programmation, un simulateur d’entrée sortie est fourni, il comprend :

•  Entrées TOR (micro-système) 8 microswitchs,
• Sorties TOR (micro-système) 8 LED,
• Entrée analogique (micro-système) 1 potentiomètre,
• Sortie analogique (micro-système) 1 LED avec point de test,
• 1 Afficheur 7 segments,
• 1 poussoir traité anti-rebond pour la mise en œuvre des interruptions
