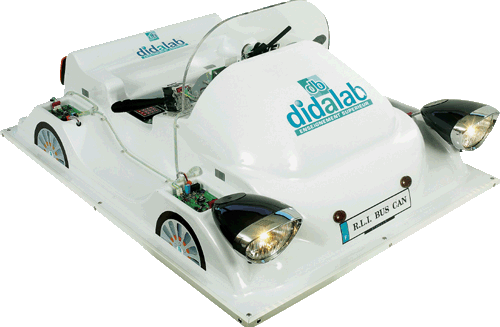

Véhicule Multiplexé Didactique complet

Caractéristiques techniques :

Le Véhicule Multiplexé Didactique (VMD) est l’outil idéal pour mettre l’étudiant en situation de développeur en bureau d’étude.

Composition :
• 1 Carte d’étude du micro-contrôleur 32 bits 68332 (CPU32) cadencé à 16,7 MHz, Port USB, RS232, bus PC104, port // 24 bits, 6 E et 4 S A/N, avec éditeur, cross assembleur linkeur, debugger, guide technique
• 1 Simulateur d’entrées sorties, avec nappe 40 points, cordons USB, alimentations,
• 1 Carte bus CAN sur PC 104,
• 1 Carte clavier afficheur 16 touches, 7 x 16 caractères ASCII et/ou graphique 128×64 monochrome, avec sa nappe PC104
• 1 Module bus CAN 8 entrées TOR et une entrée analogique avec cordon bus alim et CAN
• 1 Module bus CAN 4 sorties TOR et 4 entrées avec cordon bus alim et CAN
• 1 Support modélisé automobile échelle 1/4, pré équipé,
• 1 Lot de composants réels: 1 commodo lumière, 2 blocs optiques avant 30W veilleuses/codes/phares, 2 clignotants 2 blocs optiques arrières stops/veilleuses/clignotants, klaxon, chaque module avec sa connectique,
• 1 Module bus CAN commande moteur et asservissement, moteur/codeur, support, cordon bus CAN et alim et 1 commodo essuie glace
• 1 Carte Ethernet 10 Mbits, avec pile TCP/IP, sockets, serveur Web, bus SPI, I2C.
• 1 compilateur C et C++,
• 1 Noyau temps réel MTR86 (version mono-poste)

De nombreux travaux pratiques sont fournis avec le matériel,
ils permettent un progression pédagogique très large allant de la découverte du micro-contrôleur,
la gestion de ses entrées sorties, série (USB, CPI, I2C), parallèle,
à la maîtrise d’un Réseau Local Industriel CAN appliqué à l’automobile,
la régulation de vitesse.
